ABS-Ring: Sensorring für dein Antiblockiersystem

Funktion und Bedeutung des Sensorrings im ABS

Der ABS-Ring, auch Sensorring oder Impulsring genannt, ist ein zentrales Bauteil im Antiblockiersystem deines Fahrzeugs. Er sitzt auf der Antriebswelle oder der Radnabe und dreht sich gemeinsam mit dem Rad. Durch seine Zahn- oder Lochstruktur erzeugt er in Kombination mit dem Raddrehzahlsensor ein elektrisches Signal, das dem Steuergerät die aktuelle Raddrehzahl übermittelt. Ohne ein zuverlässiges Signal vom Sensorring kann das ABS den Bremsschlupf nicht korrekt regeln.

Neben dem Antiblockiersystem nutzen auch weitere Fahrassistenzsysteme wie ESP, ASR und die Traktionskontrolle die Daten des Sensorrings. Ein defekter Impulsring kann daher mehrere sicherheitsrelevante Systeme gleichzeitig außer Funktion setzen.

Typische Symptome eines defekten ABS-Rings

Ein beschädigter Sensorring macht sich in den meisten Fällen durch die leuchtende ABS-Warnleuchte im Armaturenbrett bemerkbar. Das Steuergerät erkennt ein unplausibles Drehzahlsignal und deaktiviert daraufhin das Antiblockiersystem. Weitere mögliche Anzeichen sind:

• Die ABS-Kontrollleuchte leuchtet dauerhaft oder sporadisch.
• Zusätzlich leuchten ESP- oder ASR-Warnleuchten auf.
• Das Bremspedal vibriert beim normalen Bremsen ungewöhnlich früh.
• Im Fehlerspeicher ist ein Raddrehzahlsensor-Fehler hinterlegt, obwohl der Sensor selbst intakt ist.

Bevor du den Raddrehzahlsensor tauschst, lohnt sich ein Blick auf den Sensorring. Korrosion, Verschmutzung oder mechanische Beschädigungen wie Risse sind häufige Ursachen für fehlerhafte Signale. Der Ring sitzt in der Regel sehr straff auf der Welle, und anhaltende Feuchtigkeit kann das Material im Laufe der Zeit schwächen.

Den richtigen Sensorring finden

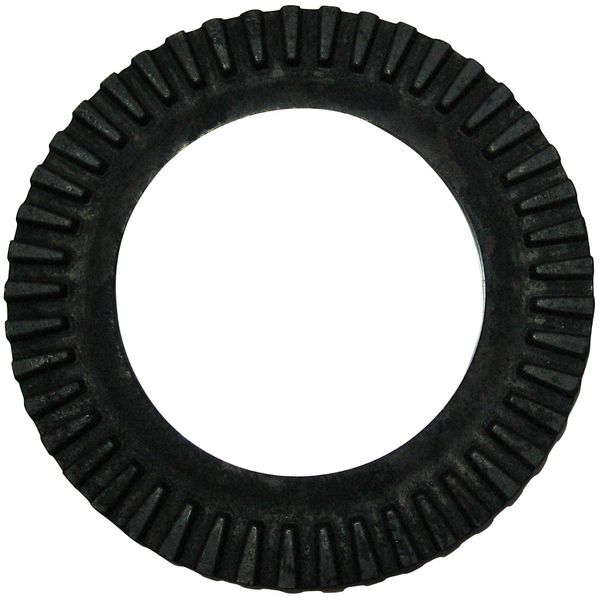

Bei der Auswahl eines neuen ABS-Rings sind einige technische Daten entscheidend. Achte vor allem auf den Innendurchmesser, den Außendurchmesser und die Zähnezahl. Diese Werte müssen exakt mit dem Originalteil übereinstimmen, damit der Raddrehzahlsensor ein korrektes Signal erzeugen kann. Außerdem ist die Einbauposition relevant: Sensorringe für Vorderachse und Hinterachse unterscheiden sich häufig.

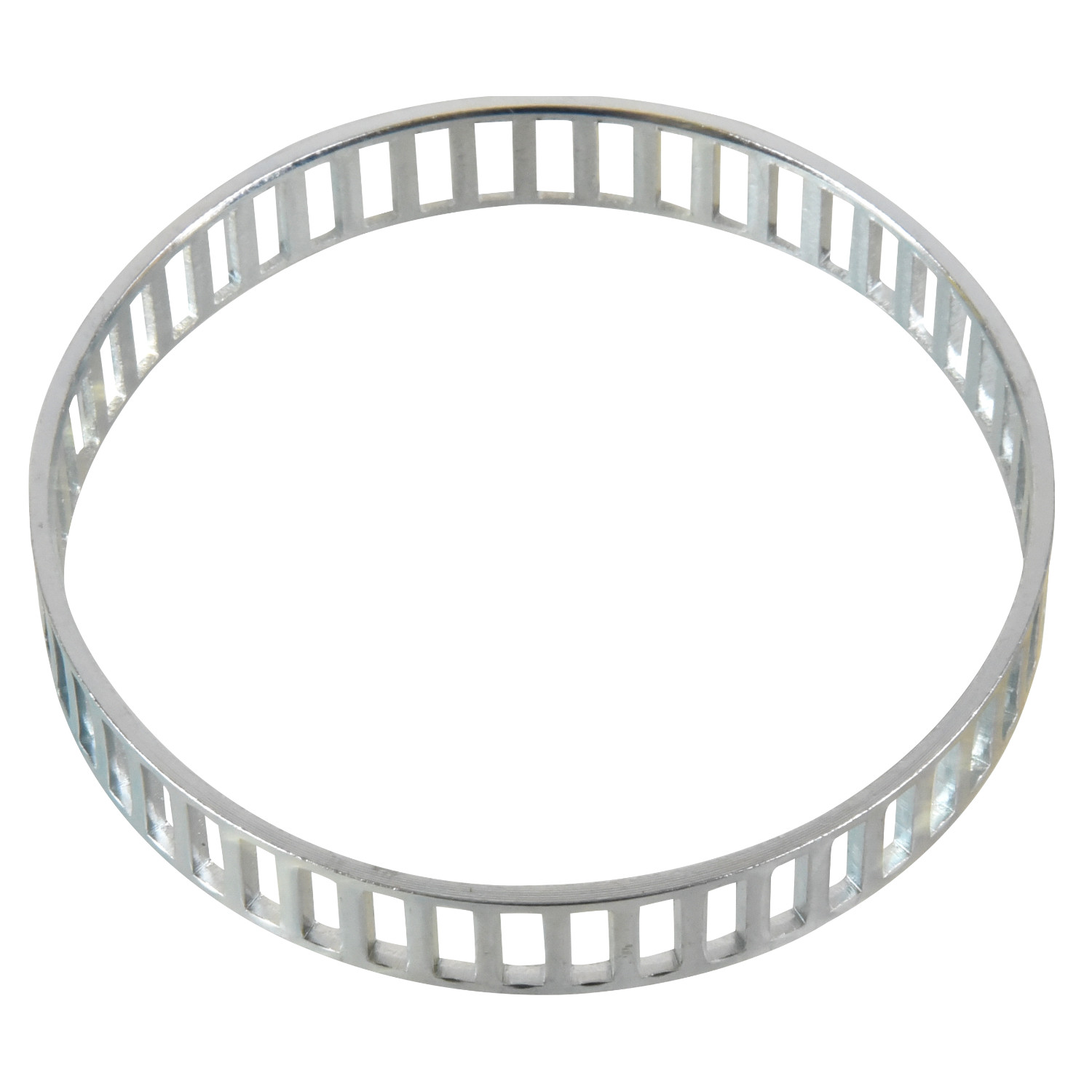

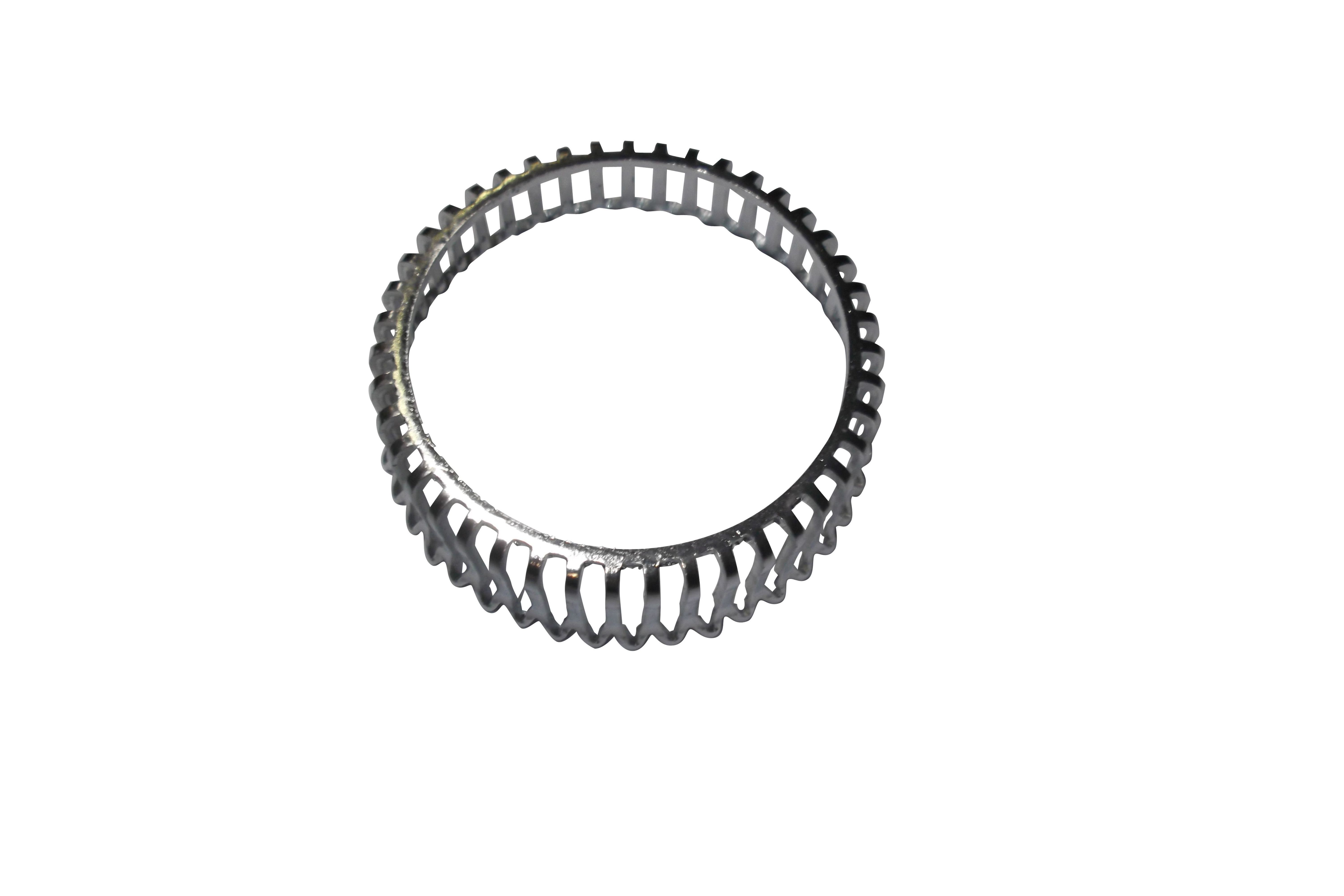

Moderne Fahrzeuge verwenden oft magnetische Sensorringe, die mit aktiven Hallsensoren zusammenarbeiten. Ältere Modelle setzen dagegen auf Zahnringe aus Stahl in Verbindung mit induktiven Sensoren. Der sicherste Weg zum passenden Teil führt über die Original-Ersatzteilnummer (OE-Nummer), die du auf dem verbauten Teil oder über den Fahrzeughersteller findest.

Einbau des Sensorrings: Worauf du achten solltest

Der Wechsel eines ABS-Rings erfordert in der Regel das Demontieren der Radnabe oder der Antriebswelle. Da der alte Ring meist sehr fest sitzt, lässt er sich beim Ausbau oft nicht zerstörungsfrei entfernen. Den neuen Sensorring kannst du vorsichtig mit einem passenden Rohrstück gleichmäßig aufpressen. Achte darauf, den Ring nicht zu verkanten oder zu verbiegen, da bereits kleine Verformungen das Drehzahlsignal verfälschen können.

Nach dem Einbau empfiehlt es sich, den Fehlerspeicher mit einem Diagnosegerät zu löschen und eine Probefahrt zu machen. Dabei sollte die ABS-Kontrollleuchte erlöschen und das System wieder einwandfrei arbeiten. Falls du dir beim Einbau unsicher bist, hilft dir eine Fachwerkstatt weiter.
