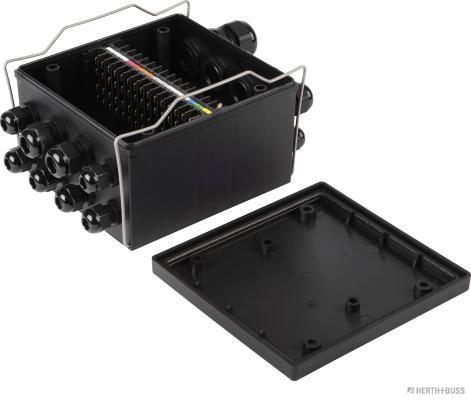

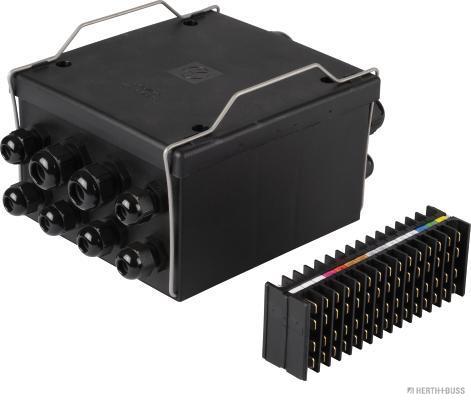

Kabelverbindungsdose
Art.-Nr.
50291987
Beschreibung
Zusätzliche Produktangaben
Tech. Info.
Beschreibung
Artikel-Eigenschaften
Dokumente
Anzahl der Steckkontakte
16
Anschlussanzahl
112
Anschlusstechnik
8x4+4x8+2x14+1x20
Montageart
Flachsteckanschluss
Anzahl der Bohrungen
4
Bohrungsdurchmesser
5,5 mm
Zulassungsart
ADR/GGVS-geprüft
Material
PA (Polyamid)
Schutzart (IP-Code)
IP 69K
Gehäusetyp
Gehäuse mit Kunststoff-Deckel
Ergänzungsartikel/Ergänzende Info
mit Dichtungen
Anzahl d. Ein-/Ausgänge
16
Abstand der Befestigungsbohrungen 1
110 mm
Abstand der Befestigungsbohrungen 2
65 mm
Steckbreite
6,3 mm
Anschlussgewinde 1
10 x PG09
Anschlussgewinde 2
5 x PG13,5
Anschlussgewinde 3
1 x PG21
Breite
167 mm
Höhe
99 mm
Tiefe
157 mm
ProduktinformationProduktinformationProduktinformationService InformationService InformationService Information
Stückliste

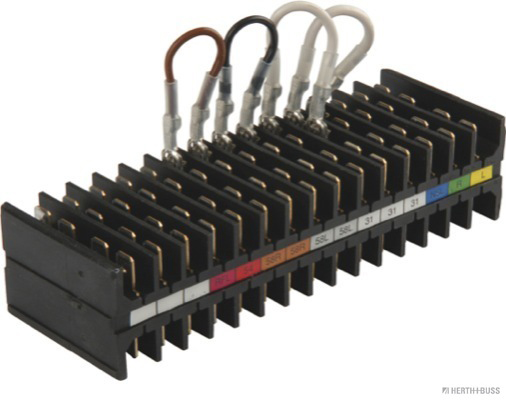

Steckeinsatz, Kabelverbindungsdose
Anzahl
1 Stück
Anzahl der Steckkontakte
16
Anschlussanzahl
112
Anschlusstechnik
8x4+4x8+2x14+1x20
Steckbreite
6,3 mm
Oberfläche
verzinnt
Steckerausführung
Flachstecker
Breite
141 mm
Höhe
55 mm
Tiefe
47 mm

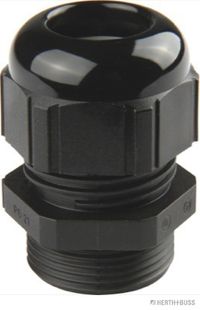

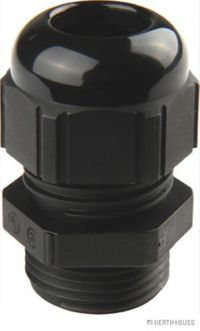

Kabelverschraubung
Anzahl
1 Stück
Gewindeart
mit Panzergewinde
Gewindemaß
PG21
Spannbereich von
9 mm
Spannbereich bis
16 mm
Material
PA (Polyamid)
Druck bis
5 bar
Zulassungsart
ADR/GGVS-geprüft
Schutzart (IP-Code)
IP 68
Temperaturbereich von
-30 °C
Temperaturbereich bis
+80 °C
Farbe
schwarz
chem. Eigenschaft
halogenfrei

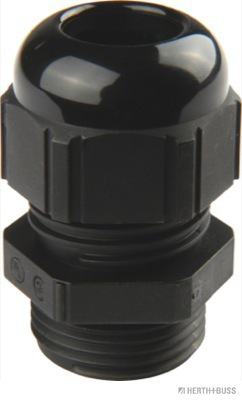

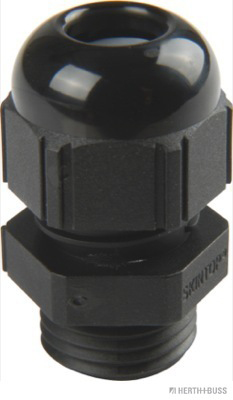

Kabelverschraubung
Anzahl
5 Stück
Gewindeart
mit Panzergewinde
Gewindemaß
PG13,5
Spannbereich von
4 mm
Spannbereich bis
9 mm
Material
PA (Polyamid)
Druck bis
5 bar
Zulassungsart
ADR/GGVS-geprüft
Schutzart (IP-Code)
IP 68
Temperaturbereich von
-30 °C
Temperaturbereich bis
+80 °C
Farbe
schwarz
chem. Eigenschaft
halogenfrei

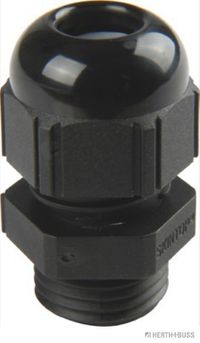

Kabelverschraubung
Anzahl
10 Stück
Gewindeart
mit Panzergewinde
Gewindemaß
PG09
Material
PA (Polyamid)
Spannbereich von
2 mm
Spannbereich bis
6 mm
Druck bis
5 bar
Zulassungsart
ADR/GGVS-geprüft
Schutzart (IP-Code)
IP 68
Temperaturbereich von
-30 °C
Temperaturbereich bis
+80 °C
Farbe
schwarz
chem. Eigenschaft
halogenfrei

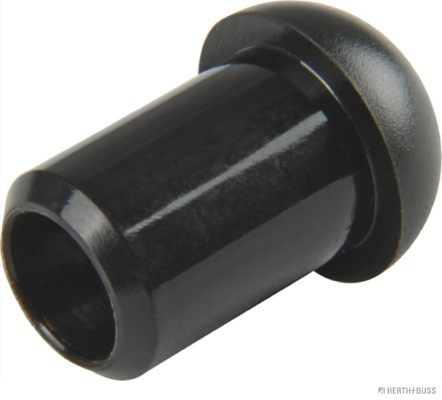

Dichtverschluss, Kabelverschraubung
Anzahl
9 Stück
Gewindemaß
PG09
Gewindemaß
M16
Schutzart (IP-Code)
IP 68
Material
PA (Polyamid)
Zusätzliche Produktangaben
Herstellerinformationen
Zu den Herstellungsinformationen gehören die Adresse und zugehörige Informationen des Herstellers des Produkts.
HERTH+BUSS Fahrzeugteile GmbH & Co KG
Dieselstr. 2-4 63150 Heusenstamm
06104/608-0
info@herthundbuss.com
w ...
Zu den Herstellungsinformationen gehören die Adresse und zugehörige Informationen des Herstellers des Produkts.
HERTH+BUSS Fahrzeugteile GmbH & Co KG
Dieselstr. 2-4 63150 Heusenstamm
06104/608-0
info@herthundbuss.com
w ...
Mehr anzeigen
Zusätzliche Produktangaben
Herstellerinformationen
Zu den Herstellungsinformationen gehören die Adresse und zugehörige Informationen des Herstellers des Produkts.
HERTH+BUSS Fahrzeugteile GmbH & Co KG
Dieselstr. 2-4 63150 Heusenstamm
06104/608-0
info@herthundbuss.com
www.herthundbuss.com
Verantwortliche Person für die EU
In der EU ansässiger Wirtschaftsbeteiligter, der sicherstellt, dass das Produkt den erforderlichen Vorschriften entspricht.
HERTH+BUSS Fahrzeugteile GmbH & Co KG
Dieselstr. 2-4 63150 Heusenstamm
06104/608-0
info@herthundbuss.com
www.herthundbuss.com
Zu den Herstellungsinformationen gehören die Adresse und zugehörige Informationen des Herstellers des Produkts.
HERTH+BUSS Fahrzeugteile GmbH & Co KG
Dieselstr. 2-4 63150 Heusenstamm
06104/608-0
info@herthundbuss.com
www.herthundbuss.com
Verantwortliche Person für die EU
In der EU ansässiger Wirtschaftsbeteiligter, der sicherstellt, dass das Produkt den erforderlichen Vorschriften entspricht.
HERTH+BUSS Fahrzeugteile GmbH & Co KG
Dieselstr. 2-4 63150 Heusenstamm
06104/608-0
info@herthundbuss.com
www.herthundbuss.com
Technische Information

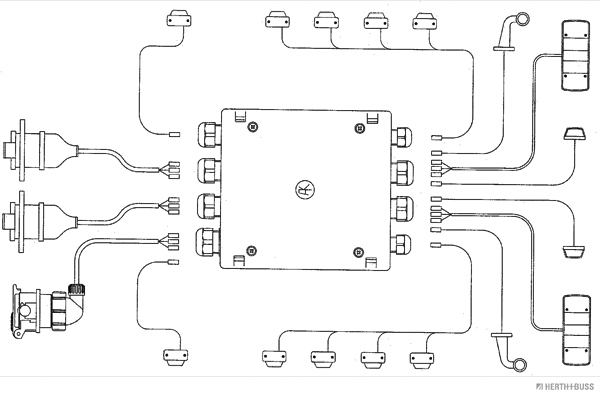

Unser modulares Anhängerverkabelungssystem für 24 V
ist aus bewährten Komponenten aufgebaut und ermöglicht
eine kostengünstige und sichere Komplettverdrahtung
der Lichtanlage von Anhängern und Aufliegern. Das
System ist in punkto Dichtigkeit und ...
ist aus bewährten Komponenten aufgebaut und ermöglicht
eine kostengünstige und sichere Komplettverdrahtung
der Lichtanlage von Anhängern und Aufliegern. Das
System ist in punkto Dichtigkeit und ...
Mehr anzeigen
Technische Information
Unser modulares Anhängerverkabelungssystem für 24 V
ist aus bewährten Komponenten aufgebaut und ermöglicht
eine kostengünstige und sichere Komplettverdrahtung
der Lichtanlage von Anhängern und Aufliegern. Das
System ist in punkto Dichtigkeit und
Vibrationsfestigkeit für den harten Einsatz von
Nutzfahrzeugen ausgelegt. Wegen der vorverkabelten und
farbkodierten Module ist die elektrische Installation
leicht und schnell auszuführen. Für dieses System
sprechen die Reparaturfreundlichkeit durch Verwendung
von Flachsteckern und die konventionelle Verdrahtung
anstelle von Systemsteckern.
ist aus bewährten Komponenten aufgebaut und ermöglicht
eine kostengünstige und sichere Komplettverdrahtung
der Lichtanlage von Anhängern und Aufliegern. Das
System ist in punkto Dichtigkeit und
Vibrationsfestigkeit für den harten Einsatz von
Nutzfahrzeugen ausgelegt. Wegen der vorverkabelten und
farbkodierten Module ist die elektrische Installation
leicht und schnell auszuführen. Für dieses System
sprechen die Reparaturfreundlichkeit durch Verwendung
von Flachsteckern und die konventionelle Verdrahtung
anstelle von Systemsteckern.
